Характеристики
Технические характеристики шасси
|
Базовое шасси |
Урал 5557-82 |
|
Колесная формула |
6х6 |
|
Модель ДВС |
ЯМЗ-53623-10 (ЕВРО-5) |
|
Мощность ДВС, л.с. |
310 |
|
Модель КПП |
1310T0, 9 ст. |
|
Размер колес |
425/85 R21 |
|
Тип кабины |
бескапотная, без спального места |
|
1. Основные параметры ППУ 1600/100 |
|
|
Насос питательный |
2,3ПТ |
|
Вентилятор |
35.02.01.200 литой корпус |
|
Топливный насос |
НШ-14 |
|
Клапан предохранительный |
35.07.60.000 – 2/3шт. (2шт. – 1 режим), (3-шт. – 2 режима) |
|

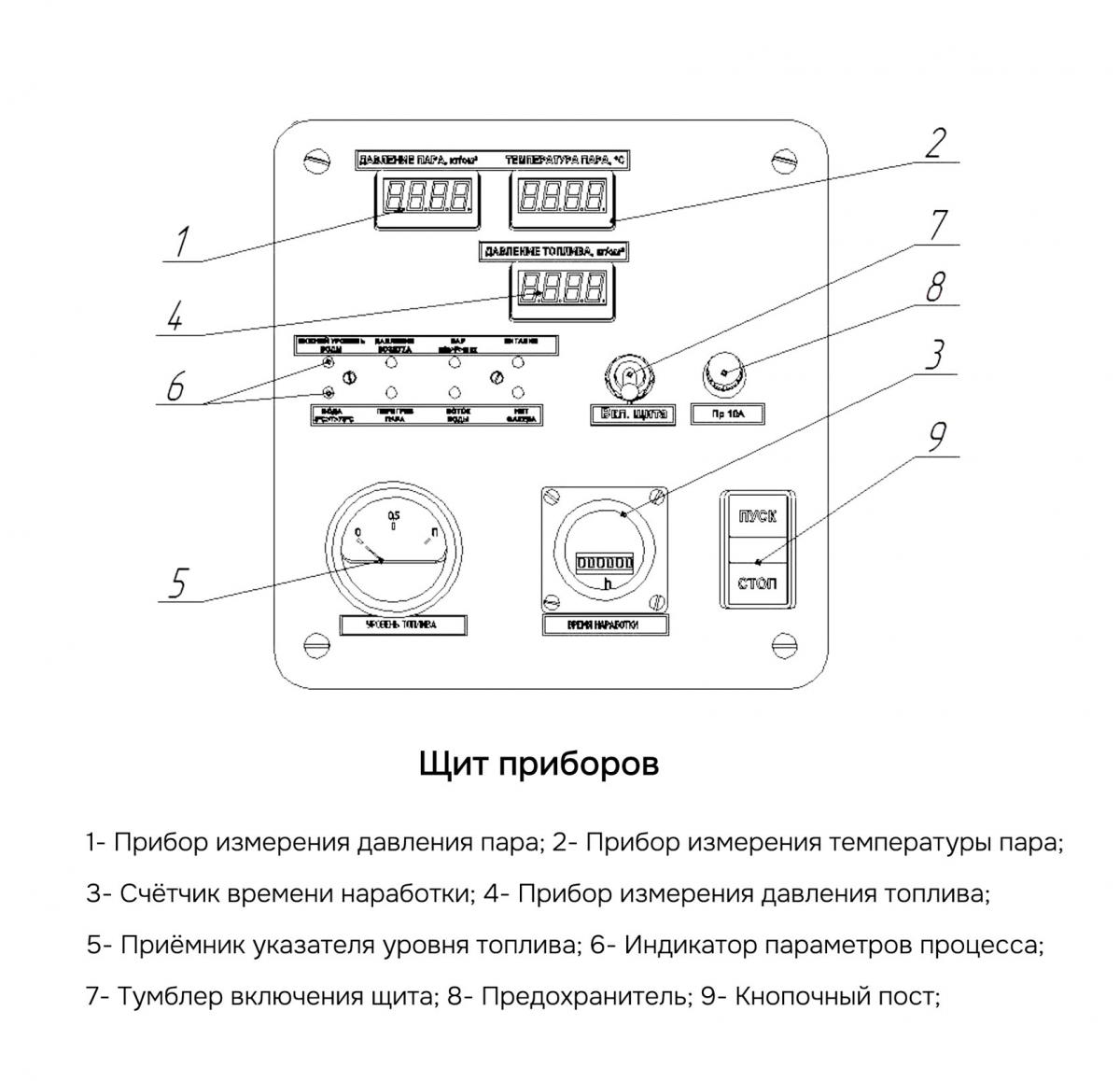

Контрольно-измерительные приборы |
Аналого-цифровая система управления |
|

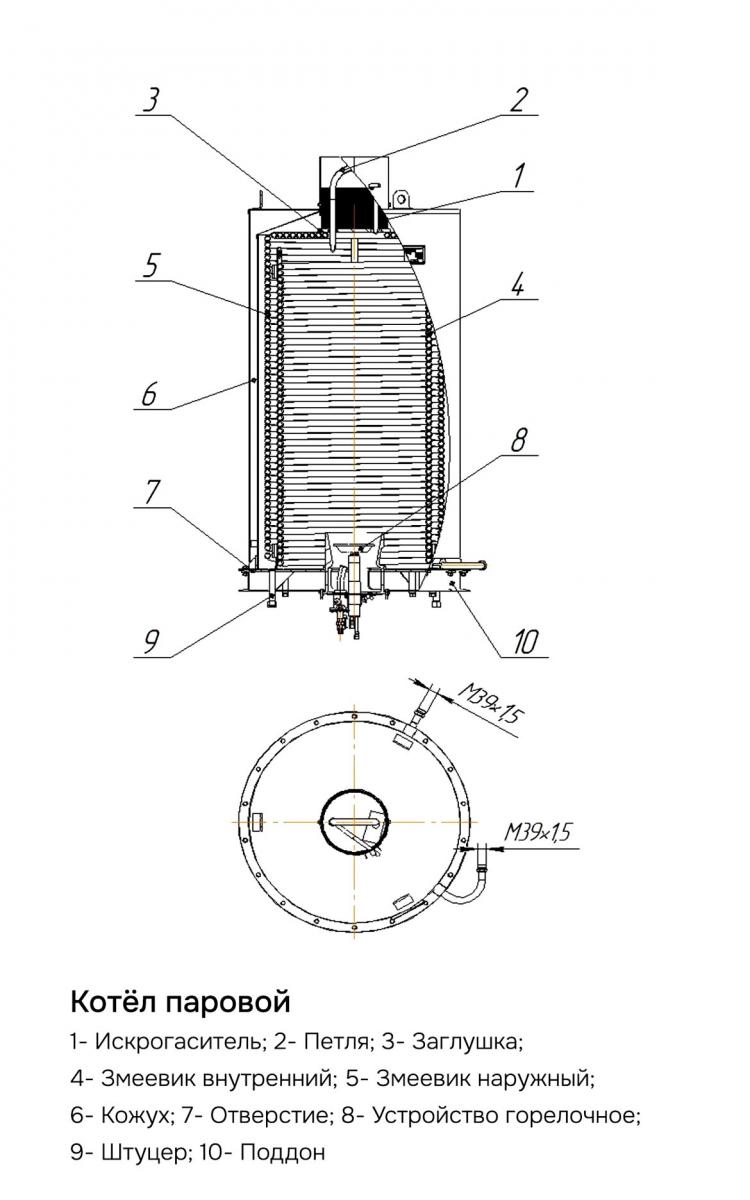

Котёл паровой |
1600 кг/ч, 100 кгс/см2, материал змеевиков – труба бесшовная холоднодеформированная 28х3,5 мм, ст20 |
|

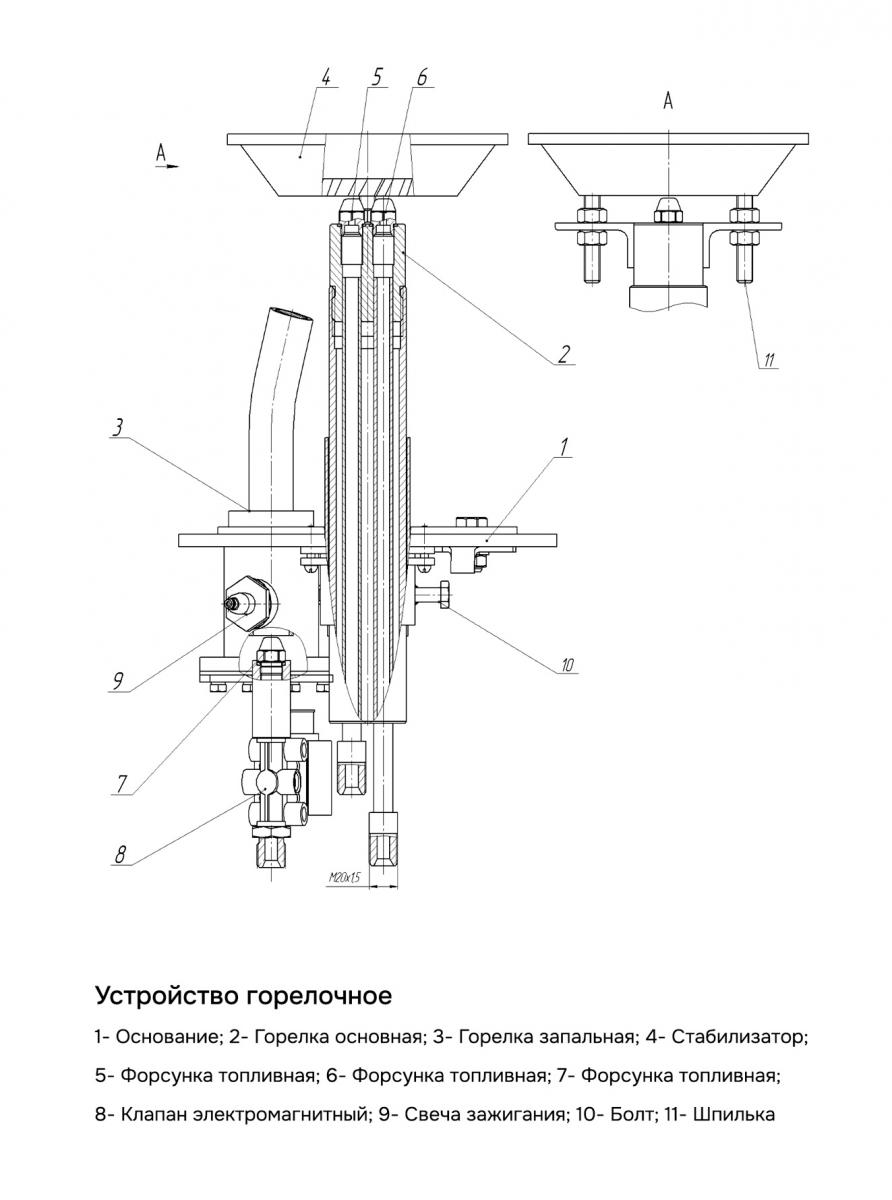

Устройство горелочное |
На две форсунки. |
|
Форсунки |
2 шт. - Danfoss |
|
Бак запаса питательной воды |
5,2 куб. м, элиптпческого сечения. |
|
Бак запаса топлива |
1 шт. 0,6 куб. м, верхнее расположение |
|
Внутренняя обшивка фургона |
Специализированная сэндвич панель на заклепках |
|
Утеплитель |
40 мм, пенополиизоцианурат |
|
Наружная обшивка фургона |
Специализированная сэндвич панель на заклепках |
|
Лестницы |
Выдвижные из под фургона |
|
Выхлоп отработанных газов |
через сертифицированный искрогаситель |
|
Устройство для укладки рукава ПАР-2 |
В задней части фургона |
|
Линии выхода режимов |
Отдельные линии высокого и низкого давления с предохранительными клапанами на каждую линию |
|
Топливная система |
Предохранительный клапан на топливной системе. |
|
Кислотная обработка котла |
Специальный щтуцер |
|
Рама установки |
Утеплена пенополистиролом , имеет утепленные люки для возможности обслуживания трансмиссии из фургона |
|
Дыхательные клапана и трубки |
На водяной и топливной емкостях, с выводом за пределы фургона |
|
Кожух защитный на котел |
Для предотвращения попадания дымовых газов в фургон. |
|
2. ЗИП навесного оборудования |
|
|
Магистральные паровые трубы |
24 м, БРС с выступами для монтажа/демонтажа. |
|
Паровой рукав |
1 шт. – ПАР-2, Ду25, 20 м |
|
Пика |
1 шт. – 1,5 м |
|

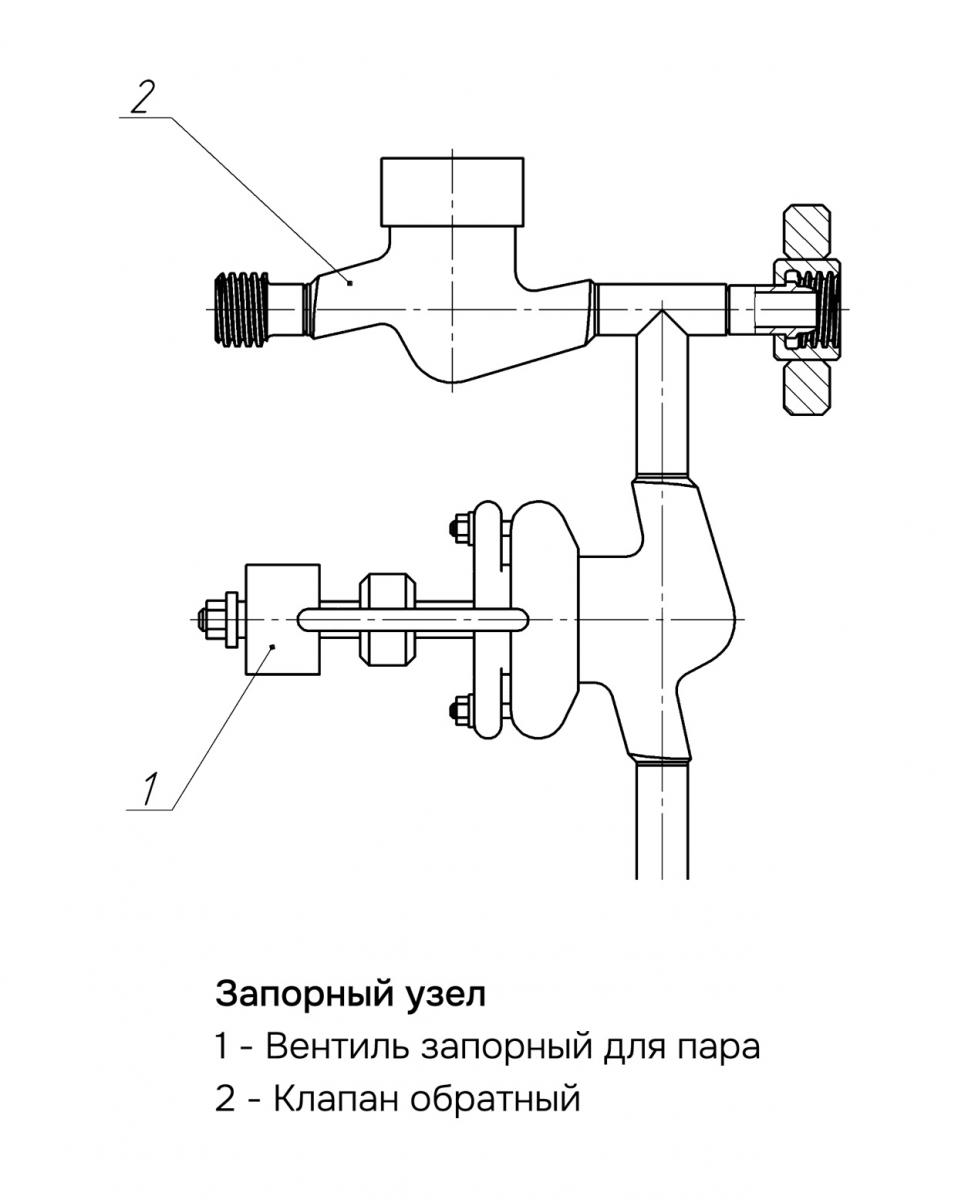

Запорный узел |
1 шт. |
|
Колено |
5 шт. |
|
ЗИП водяного насоса |
1 шт. |
|
4. Средства безопасности |
|
|
Огнетушитель |
1 шт. – ОП с креплениями для установки в будке ППУА |
Технические характеристики ППУА
|
Наименование характеристик, параметров и размеров |
Показатели |
|
|
Режим I |
Режим II |
|
|
Нагреваемая среда |
Вода |
|
|
Производительность по пару, кг/ч |
1600 |
|
|
Давление, МПа (кгс/см2) |
9,81-1 (100-10) |
0,78-0,2 (8-2) |
|
Температура пара, ̊C |
310-10 |
175-10 |
|
Теплопроизводительность (расчётная), кДж (ккал/ч) |
3929200 (940000) |
1178760 (282000) |
|
Жёсткость питательной воды, мкг-экв/кг, не более |
10 |
|
|
Расход топлива паровым котлом, кг/ч |
110 |
35 |
|
Топливо, используемое для работы |
дизельное ГОСТ 305-82 |
|
|
Степень сухости пара, % |
80 |
20 |
|
Время, необходимое для получения пара с момента пуска установки, мин, не более |
20 |
|
|
Вместимость цистерны для воды, м3 |
5,2 |
|
|
Вместимость бака для топлива, м3 |
0,5 |
|
|
Привод механизмов установки |
от тягового двигателя автомобиля через КДОМ |
|
|
Управление установкой |
из кабины водителя |
|
|
Эксплуатационная передача КПП автомобиля |
Пятая |
|
|
Частота вращения коленчатого вала двигателя на эксплуатационной передаче, об/мин |
1390 |
|
