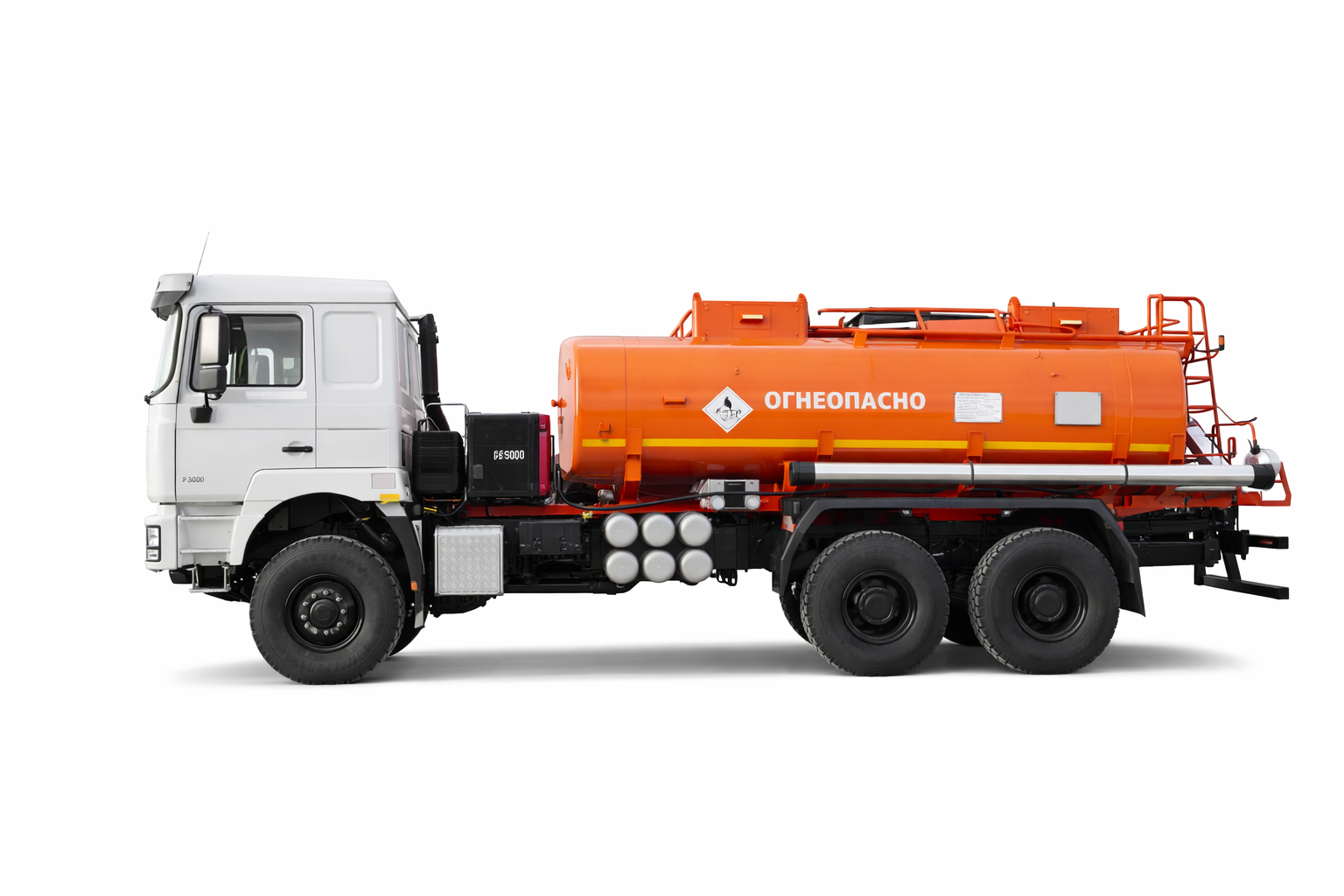

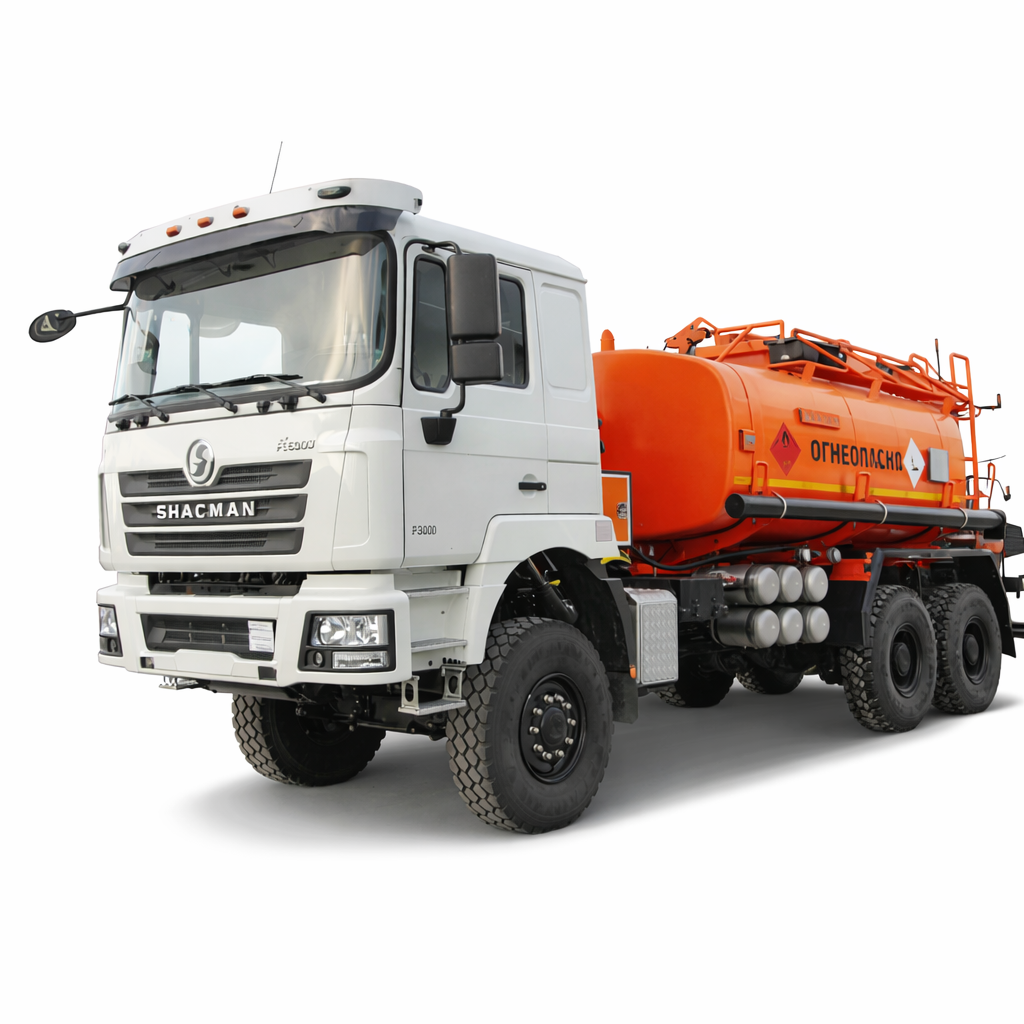

Автотопливозаправщик АТЗ-12 на шасси SHACMAN 6×6
Основные параметры цистерны
Объём цистерны: 12 м³
Количество секций: 2 (с перегородками-волнорезами)
Сечение: «чемодан»
Материал: сталь 09Г2С, толщина 4 мм
Усиление обечайки по бокам и в зоне опор бронелистами
Крепление цистерны к опорам стяжными лентами
Между цистерной и опорами установлены резиновые прокладки
Надрамник крепится к раме шасси стремянками (передние — с пружинными компенсаторами)
Верхнее оборудование
Верхние горловины Ду 500 мм (с экологическим коробом)
Площадка обслуживания из просечного листа
Складные перила
Лестница с поручнями
Дыхательные клапаны УД2-80 с пламяпреградителем
Нижнее оборудование и трубопроводы
Донные клапаны ДКП-90 с пневмоуправлением и ручным дублером
Трубопроводы Ду 75 мм
Быстроразъёмные соединения Camlok D 75 мм
2 напорно-всасывающих рукава Ду 75 мм, длина 4 м
Оцинкованные пеналы Ду 160 мм для хранения рукавов (по бокам цистерны)
Насосное оборудование
Насос СВН-80
Производительность: 35 м³/час
Напор: 26 м
Высота самовсасывания: 6,5 м
Привод насоса от ДОМ шасси через карданную передачу
Узлы выдачи топлива
2 узла выдачи топлива (УВТ)
Счётчики жидкости ППО-25-1,6СУ
Фильтр очистки топлива Ду 50 мм
Металлические ящики с замками (расположение — задняя часть цистерны)
Раздаточные пистолеты Ду 25 мм
Антистатические рукава Ду 25 мм, длина 4,5 м
Безопасность и комплектация
Крылья задних колёс
Указатели предельного уровня налива со смотровым окном
Искрогаситель на выхлопной линии (с сертификатом)
Катушка заземления со штырем
Цепь заземления
Задний защитный брус
2 оранжевых проблесковых маячка
Ящик для песка
Ящик для кошмы
4 крепления для информационных табличек
2 огнетушителя ОП-6 в футлярах
2 противооткатных упора
Знак аварийной остановки
Медицинская аптечка
Контурная светоотражающая маркировка
Окраска и обозначения
Цвет цистерны — белый
Площадка обслуживания, лестница и поручни — чёрные
Надпись «ОГНЕОПАСНО»
Знаки опасности
Контурная маркировка светоотражающим материалом
Соответствие и условия эксплуатации
Соответствует ТР ТС 018/2011 «О безопасности колесных транспортных средств»
Рабочий температурный диапазон: от −40°C до +40°C
Сопроводительная документация — на государственном или русском языке
Гарантия: не менее 12 месяцев или 100 000 км пробега
